产品名称:安全气囊示教板

产品详情 :

设备说明

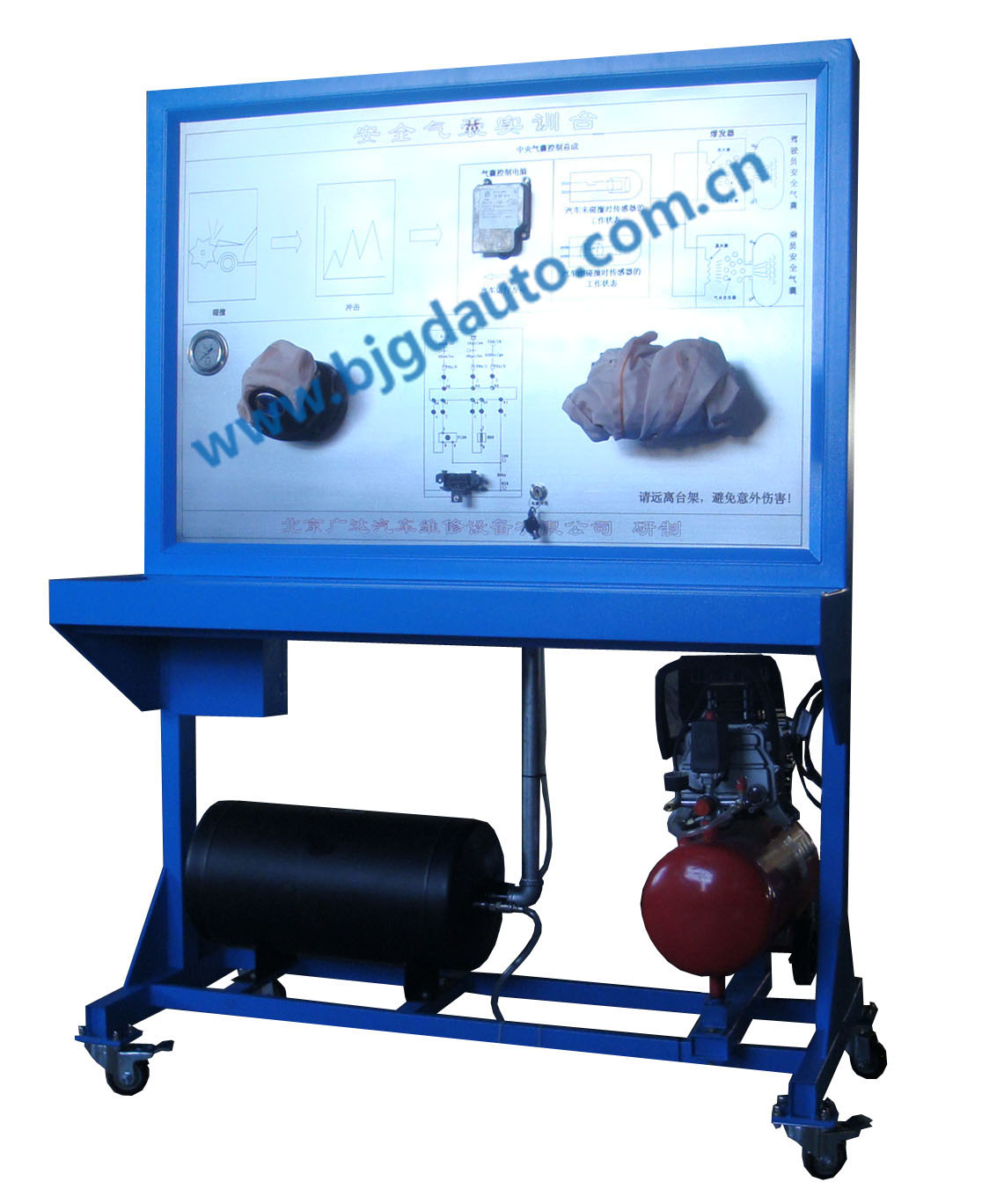

       设备采用原车安全气囊系统的器件组成,包括:驾驶员安全气囊,副驾驶员安全气囊,安全气囊控制单元,点火开关,自诊断接口等部件。外加系统主要包括:遥控车模,储气罐,气压表,故障设置和显示装置,检测端口、电源等部件。压缩气体替代爆燃物质模拟安全气囊起爆过程,气囊碰撞爆开后可重新恢复,以便循环演示气囊的爆开工作过程;配有自诊断接口,可连接汽车专用检测仪器,支持多项自诊断功能;遥控小车模拟车辆行驶和碰撞过程。
       本台架可以完整展示安全气囊系统的组成和工作原理,帮助学生理解抽象的控制理论;可以进行气囊系统常见故障的模拟、诊断和检测;训练学生分析和解决实际问题的能力,适合中高等汽车院校与培训机构对学员进行安全气囊系统的教学需要。
        电路原理图面板制造工艺先进,采用高端铝塑板喷绘技术加工,不变形,不褪色。学员可直观对照电路图和实物,认识和分析该系统的工作原理。面板安装有4mm外接检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的参数,如电阻、电压、电流、频率信号等。
配置智能化故障设置和考核系统,硬件和软件通讯上的采用电流跟随抗干扰设计,可设定电路的线路断路、虚接故障;能够设置与控制模块管脚有关的常见故障,可根据设备使用要求调整故障设置点的数量和类型,具有实训和教学两种使用模式,具有电源错接保护功能,具有电源过流熔断保护功能。

实训项目:
安全气囊系统部件认知
安全气囊原理讲解
安全气囊电路分析
模拟碰撞过程演示
安全气囊点火器检查
安全气囊自诊断
