液压助力转向系统实训台

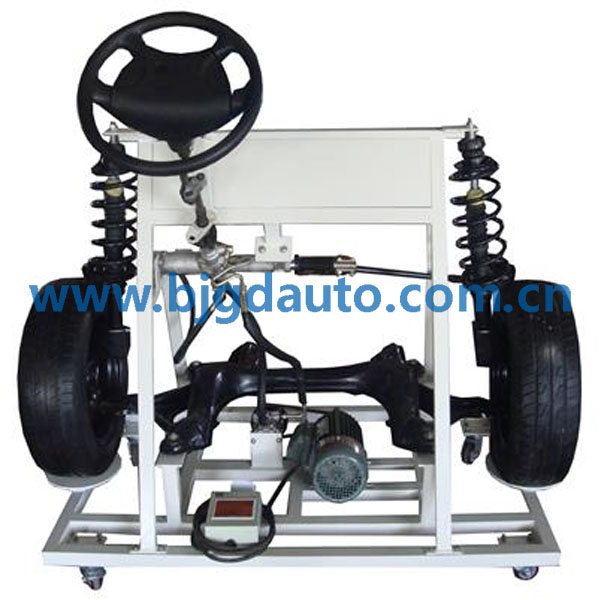

       设备采用原车液压助力转向系统，包括：转向机总成，方向立柱，方向盘，横拉杆，稳定杆，助力泵，助力油壶及管路，元宝梁，三角臂，牛腿，前减震器，制动盘等。外加部分包括: 三相异步电机，电源开关、漏电断路器等部件。

        设备可充分展示汽车液压助力转向系统的结构、组成及工作原理；可完成助力转向和非助力转向的对比，达到了理论与实践相结合；真实再现汽车液压助力转向系统的工作过程；适合中高等汽车院校与培训机构对学员进行液压制动系统的教学需要。

实训项目

麦弗逊独立前悬架结构认知

液压助力转向系统组成、结构及工作原理认知

动力转向系统基本检查（密封性检查、压力检查、转向柱检查、转向油泵V形带的调整）

减震器的检查及常见故障分析

转向桥及悬架的基本调整

轮胎型号识别及轮胎基本检查

助力液的更换

设备说明

电控液压助力转向系统实训台

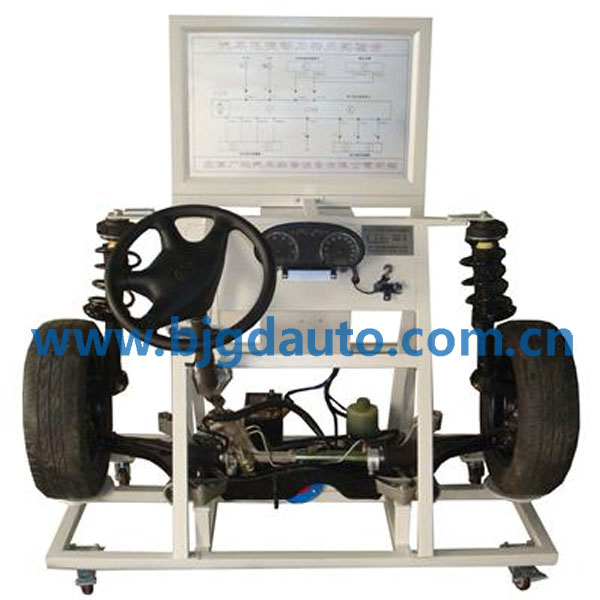

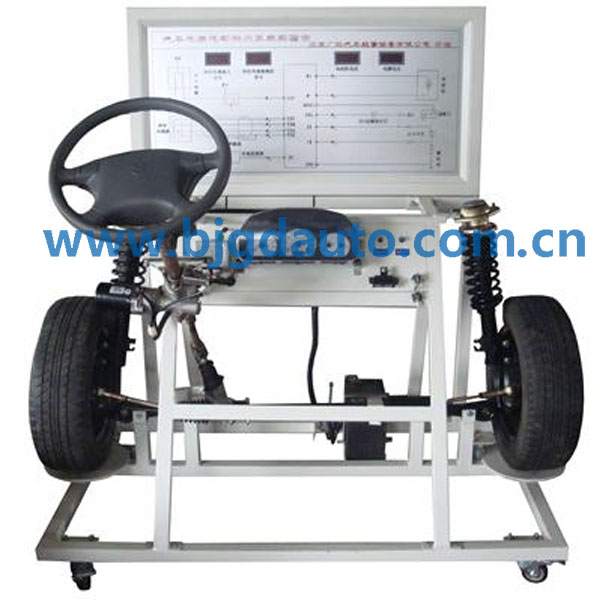

        设备采用原车电控液压助力转向系统，包括：方向盘、转向立柱、下摆臂、减震器及弹性元件、平衡杠、组合仪表、转向传感器、助力转向控制单元、网关ECU、发动机ECU、点火开关、诊断接口，蓄电池等部件。外加部分包括: 转速模拟装置、插接器等。系统按原车布置，充分展示转向系统和悬架系统基本结构、组成及工作原理；配置转速与车速信号发生装置，在不同转速与车速状态下，实现与原车相同的助力效果；配备实车仪表可从仪表上读出转速和车速，真实再现汽车电控液压转向系统的工作过程；适合中高等汽车院校与培训机构对学员进行液压制动系统的教学需要。

        电路原理图面板制造工艺先进，采用高端铝塑板喷绘技术加工，不变形，不褪色。学员可直观对照电路图和实物，认识和分析该系统的工作原理。

        配置智能化故障设置和考核系统，硬件和软件通讯上的采用电流跟随抗干扰设计，可设定电路的线路断路、虚接故障；能够设置与控制模块管脚有关的常见故障，可根据设备使用要求调整故障设置点的数量和类型，具有实训和教学两种使用模式，具有电源错接保护功能，具有电源过流熔断保护功能。

实训项目

独立前悬架结构认知；

电控液压助力转向系统组成、结构及工作原理认知；

电控液压电动转向运行功能实验；

传感器数据检查；

故障码和数据流检测实训；

电控液压助力转向系统的故障检测、诊断与排除实训；

轮胎型号识别及轮胎基本检查。
