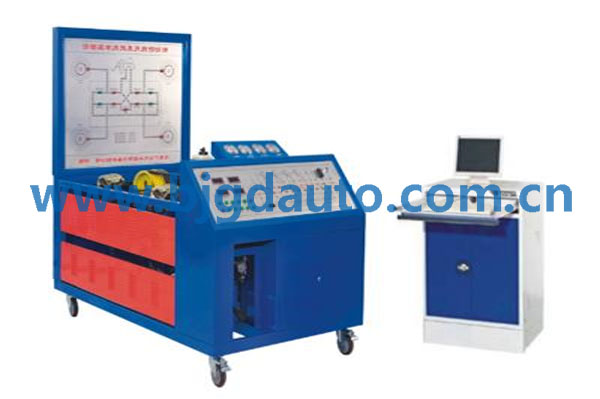

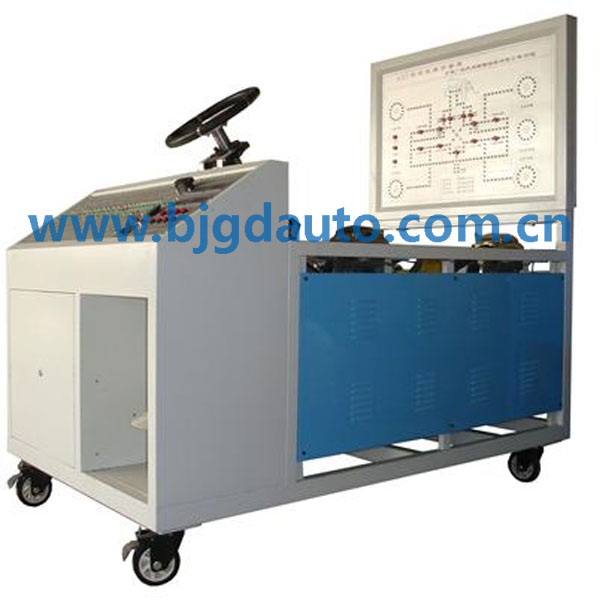

ABS实训台

         设备采用原大众ABS系统原车部件。设备外加面板电路原理图、外加线路检测端子、调速变频器、三相异步电机、制动管道压力表、液晶数字表、漏电开关、故障设置考核系统、可移动台架、配套使用说明书等。



        真实的汽车ABS制动系统实物，包括：ABS泵总成(带电控ECU ）、制动系统元器件（车轮总成：制动总泵、制动分泵、制动钳、制动踏板、管路）、轮速传感器、OBD诊断座、点火开关等原车ABS系统正常运行器件；装置台架各器件、各传感器、执行器均齐全有效。能够形象的展示ABS制动系统的结构组成与工作原理。

         配变频调试器，通过设定电机铭牌上的额定电流值可实现用电子热过载继电器来防止电机过载（变频器能通过设定实现以S曲线图形进行加速/减速，以这种功能来带动三相电机的工作来模拟汽车在道路上的由于汽车重量突然制动而产生的强大惯性力）。

       装备采用特殊加工前后驱动轴，用于精密的配合前后制动器（模拟汽车制动系统），配备三相异步电机带动前后轴转动【调速变频器实时模拟汽车行驶速度，调速电机最高转速2900r/min,对应车轮转速可达100km/h,完全符合真车路面行车状况】模拟汽车行驶。当急速猛踩下制动踏板时，ABS系统开始工作，前后制动盘保持抱死和非抱死的临界状态，制动踏板上可感觉不断弹脚。动态演示ABS制动防抱死的常规制动、泄压过程、保压过程、增压过程。

       配置多媒体汽车实训与考核平台网络接口，实现远程启动、故障设置及教学。多媒体（含PC电脑）汽车实训与考核平台网络接口、远程启动控制、数据采集模块一套、故障模拟模块一套。可与全信息化理实结合教学系统/平台无缝链接。



实训项目

  ABS电控系统结构认识

  ABS电控系统自动检测

  故障码调取和清除

 数据流的读取与分析

 执行元件测试

 ABS系统电控元器件测量

 ABS系统工作信号测量

 故障设置与排除
