设备说明

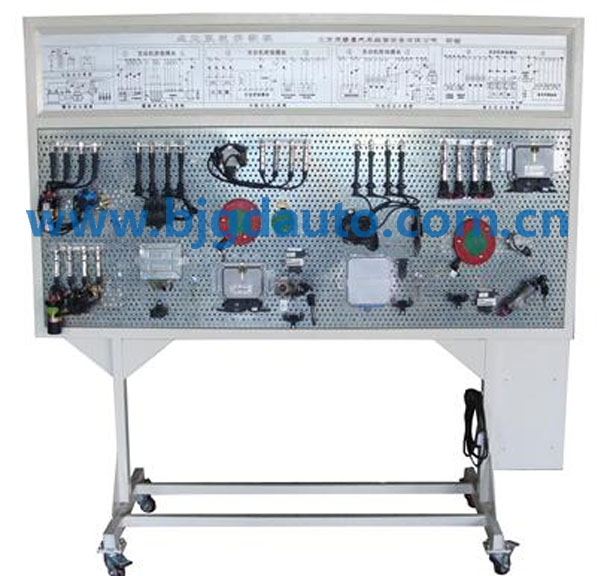

       装备采用六种不同类型的发动机点火系统的实物制作而成，各类发动机点火系统配置完整，可以实现各类点火系统的基本功能。第一种，传统触点式点火系统。第二种，霍尔式点火系统，采用SANTANA  JV发动机原厂配件制作而成。第三种，有分电器电磁式点火系统，采用丰田5A发动机原厂配件制作而成。第四种，无分电器点火系统，采用时代超人AJR发动机原厂配件制作而成。第五种，光电式点火系统，采用尼桑蓝鸟发动机原厂配件制作而成。第六种，独立点火系统，采用帕萨特B5发动机原厂配件制作而成。，适合于中高等职业技术院校与汽车培训机构对学员进行整体点火系统原理教学与实训实操需要。

      配置智能化故障设置和考核系统，硬件和软件通讯上的采用电流跟随抗干扰设计，可设定电路的线路断路、虚接故障；能够设置与控制模块管脚有关的常见故障，可根据设备使用要求调整故障设置点的数量和类型，具有实训和教学两种使用模式，具有电源错接保护功能，具有电源过流熔断保护功能。

实训项目

六种点火系统综合线路信号的测量

蓄电池点火系统结构认识与电路分析、故障排除

霍尔无触点式点火系统结构认识与电路分析、故障排除

 电控无分电器点火系统结构认识与电路分析、故障排除

有分电器电磁式点火系统结构认识与电路分析、故障排除

光电式点火系统结构认识与电路分析、故障排除

独立点火系统结构认识与电路分析、故障排除
