设备说明

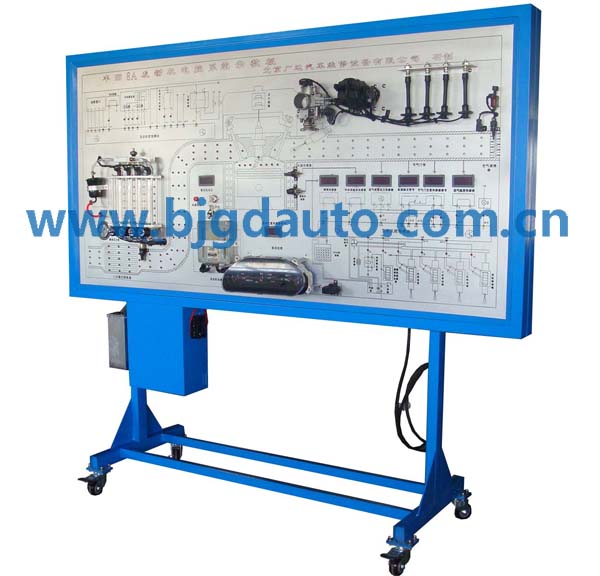

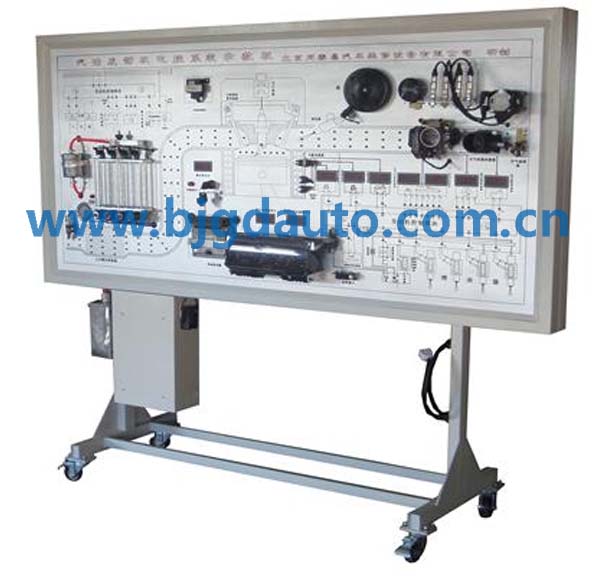

      设备采用原车汽油发动机电控系统器件组成，包括：电控单元（ECU）、组合仪表、点火开关、发动机防盗系统，以及发动机所有传感器与执行器等发动机电控系统器件；台架采用以单片机为核心的辅助装置，可以真实模拟原车运行环境，彩色LED灯梯次闪烁，形象演示发动机进气、燃烧和排气工作过程。本台架可以完整展示发动机电控系统的结构和工作原理，帮助学生理解抽象的控制理论；可以进行电控系统常见故障的模拟、诊断和检测，训练学生分析和解决实际问题的能力，形象的表达了发动机电控系统的结构组成与工作原理；适合中高等汽车院校与培训机构对学员进行发动机电控系统的教学需要。

     发动机电控系统结构完整，仿照原车操作方式，发动机转速与外部负荷相关联，可动态演示发动机起动、怠速、加速、减速等工作过过程。

     配置智能化故障设置和考核系统，硬件和软件通讯上的采用电流跟随抗干扰设计，可设定电路的线路断路、虚接故障；能够设置与控制模块管脚有关的常见故障，可根据设备使用要求调整故障设置点的数量和类型，具有实训和教学两种使用模式，具有电源错接保护功能，具有电源过流熔断保护功能。

实训项目

汽车发动机电控系统整体构造认知教学。

燃油系统的结构组成及控制验证性实验；

点火系统的结构组成及控制验证性实验；

怠速系统的结构组成及控制验证性实验；

进气系统的结构组成及控制验证性实验；

自诊断系统的结构组成及控制验证性实验；

发动机数据流读取、防盗系统匹配实训；

燃油喷射系统故障诊断与维修实训；

点火系统故障诊断与维修实训；

排放系统故障诊断与维修实训；

怠速系统故障诊断与维修实训；

发动机综合故障分析、判断与维修。
