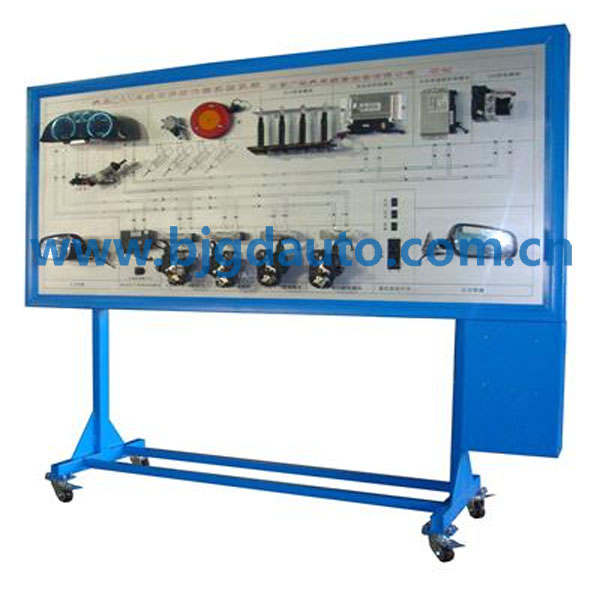

设备采用汽车网络系统的原车器件组成，包括：发动机控制模块、自动变速器控制模块、ABS控制模块、组合仪表、曲轴位置传感器、凸轮轴位置传感器、点火线圈、诊断接口、点火开关、舒适系统控制模块、左前车门控制模块、左后车门控制模块、右前车门控制模块、右后车门控制模块、各门门锁、后视镜等部件。外加系统主要包括: 故障设置系统、故障显示装置、检测端子、位置传感器触发装置、故障设置装置、数据显示装置以及安全防护装置等。

        台架可以完整展示网络系统的组成和工作原理，帮助学生理解抽象的控制理论；可以进行网络系统常见故障的模拟、诊断和检测；训练学生分析和解决实际问题的能力，适合中高等汽车院校与培训机构对学员进行汽车网络系统的教学需要。

      配置智能化故障设置和考核系统，硬件和软件通讯上的采用电流跟随抗干扰设计，可自由设定电路的线路断路、虚接等故障；能够设置与控制模块管脚有关的各种常见故障，可根据设备使用要求调整故障设置点的数量和类型，配备多媒体操控系统完全控制相关设备的启动、运行、电路分析、数据读取、波形显示、故障设置、考核、停止等功能，具有电源错接保护功能，具有电源过流熔断保护功能。


实训项目

舒适性CAN总线的构造与组成

动力CAN总线的构造与组成

CAN总线系统的故障诊断与检修技术
