设备说明
       设备采用原车电器电控系统器件组成，包括：发动机电控系统、电源系统、起动系统、照明系统、仪表系统、信号系统、音响系统、玻璃清洁系统、中控门锁、玻璃升降器、电动后视镜、汽车喇叭和蓄电池等。外加系统主要包括: 故障设置系统、故障显示装置、驱动电机、电源总开关、检测端子以及安全防护装置等。本台架可以完整展示汽车电器电控系统的组成、结构和工作原理，可以进行电器电控系统常见故障的模拟、诊断和检测实操训练，提高学生分析和解决实际问题的能力，适合中高等汽车院校与培训机构对学员进行汽车电器电控系统的教学需要。

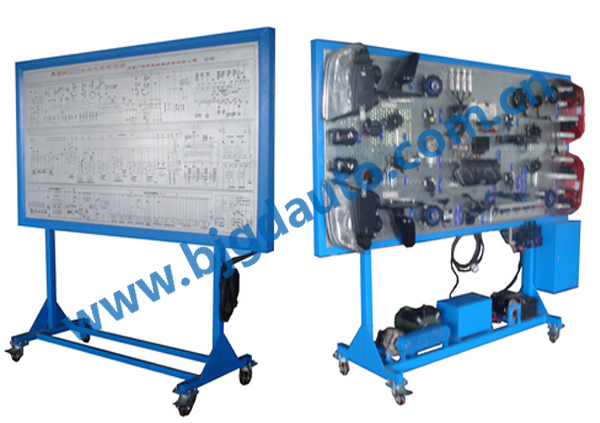

      设备由两部分组成，示教板和电路图板通过航空插头连接方便教学；发动机转速与外部负荷相关联；可观察和检测喷油器燃油雾化状态，测量燃油流量，测量燃油流量差；电器电控系统全部节点配置检测端子，可以实现各个端子的电阻、电压等数据检测；电路图板绘有全车电路图解，相应故障点配置LED故障终端显示。

      配置智能化故障设置和考核系统，硬件和软件通讯上的采用电流跟随抗干扰设计，可设定电路的线路断路、虚接故障；能够设置与控制模块管脚有关的常见故障，可根据设备使用要求调整故障设置点的数量和类型，具有实训和教学两种使用模式，具有电源错接保护功能，具有电源过流熔断保护功能。

实训项目

全车电器系统总体认识故障设置及线路检测（教学模式，了解系统各部件功用）；

空气流量传感器、冷却水温度传感器和进气温度传感器的检测；

喷油器和节气门位置传感器的检测；

曲轴位置传感器和凸轮轴位置传感器的检测

点火系统部件认知及点火系统综合性能检测；

节气门控制组件结构认知及检测；

发动机电子控制系统整体性能检测（故障检测仪功能及数据流分析）

节气门基本设定；

防盗系统功能测试及匹配；

电源系统性能检测（发电机、蓄电池）；

起动系统检测；

照明系统检测；

信号系统检测；

音响系统检测；

玻璃清洁系统检测；

中控门锁检测；

玻璃升降器检测；

电动后视镜检测；

汽车喇叭检测；

全车电器电控系统数据检测、故障诊断与排除实训（实训模式）。
