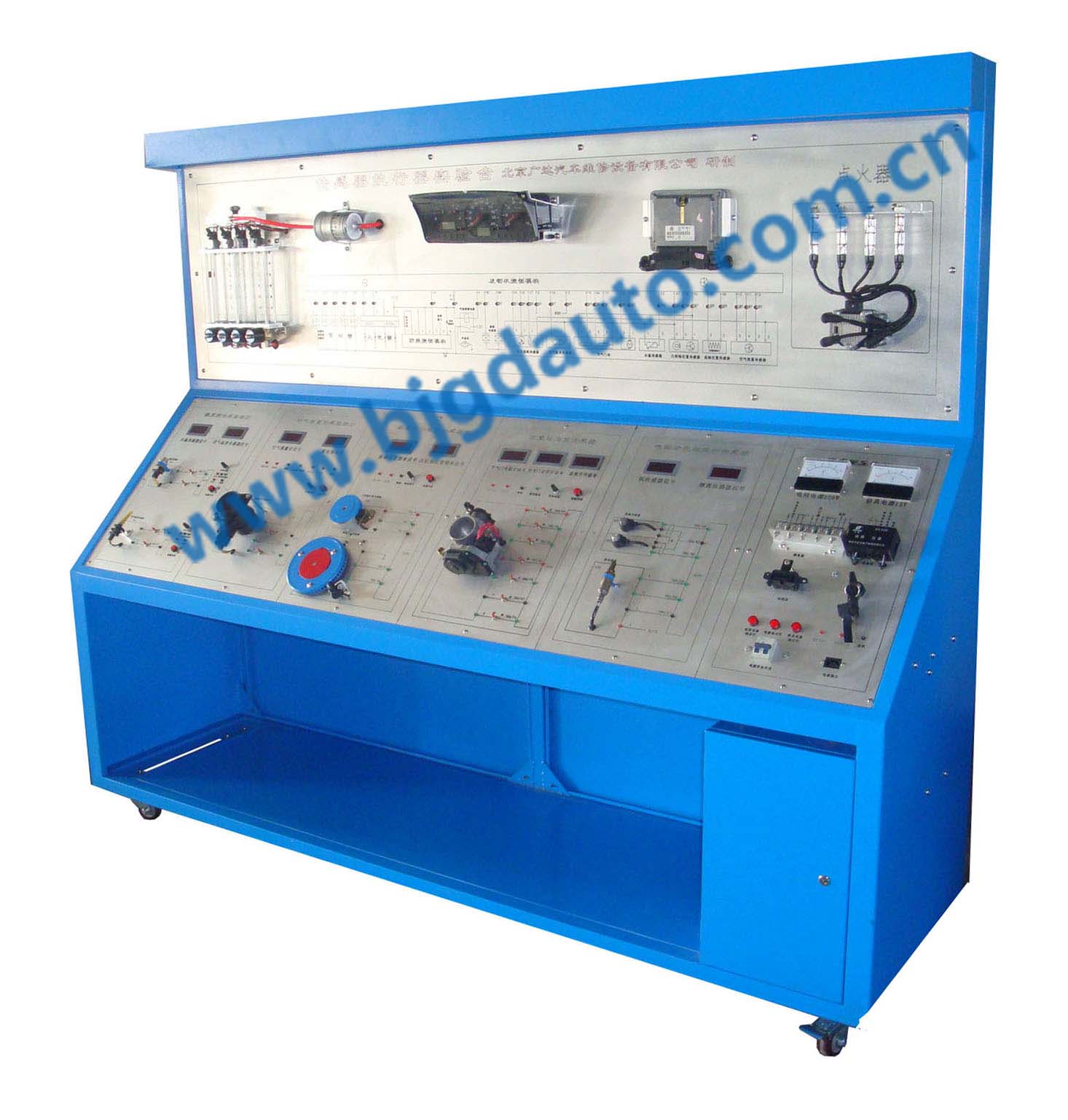

设备说明



       设备采用原车传感器与执行器部件及相关器件组成，系统采用模块化配置，包括：温度型传感器部分、空气流量传感器部分、速度与加速度传感器部分、位置与角度传感器部分、气体浓度与振动传感器部分、电源配置部分以及发动机控制部分等七个模块组成。各个模块均以汽车传感器和执行器为中心，并配置了较为完整的辅助教学系统。辅助教学系统包括电路图、数显表、检测端口、参数模拟装置、转速信号触发机构、信号调整机构、故障设置系统等。各模块即可独立工作，也可以合并系统工作。

     本台架可以完整展示传感器与执行器及其系统的组成和工作原理，帮助学生理解抽象的控制理论；可以进行系统常见故障的模拟、诊断和检测；训练学生分析和解决实际问题的能力，适合中高等汽车院校与培训机构对学员进行传感器与执行器及其系统的教学需要。

       电路原理图面板制造工艺先进，采用高端铝塑板喷绘技术加工，不变形，不褪色。学员可直观对照电路图和实物，认识和分析该系统的工作原理。面板安装有4mm外接检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的参数，如电阻、电压、电流、频率信号等。

       配置智能化故障设置和考核系统，硬件和软件通讯上的采用电流跟随抗干扰设计，可设定电路的线路断路、虚接故障；能够设置与控制模块管脚有关的常见故障，可根据设备使用要求调整故障设置点的数量和类型，具有实训和教学两种使用模式，具有电源错接保护功能，具有电源过流熔断保护功能。

实训项目：

温度型传感器原理、电路分析和检测；

空气流量传感器原理、电路分析和检测；

速度与加速度传感器原理、电路分析和检测；

位置与角度传感器原理、电路分析和检测；

气体浓度与振动传感器原理、电路分析和检测；

电源配置部分原理、电路分析和检测；

发动机电控系统的结构原理、电路分析和检测；

发动机电控系统的综合故障分析、故障诊断与故障排除实训。
