设备说明

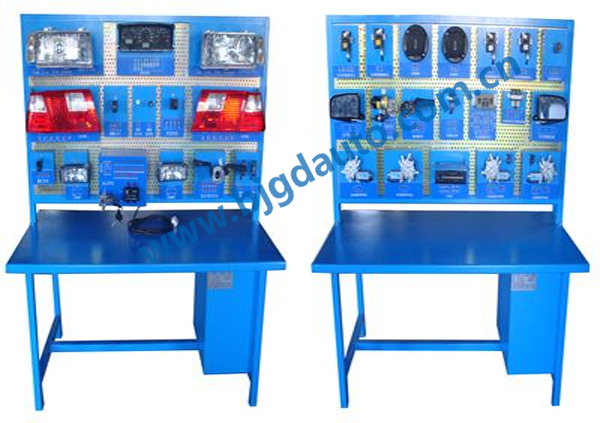

      设备采用原车电器系统部件，包括：照明系统、仪表系统、信号系统、音响系统、玻璃清洁系统、中控门锁、玻璃升降器、电动后视镜、汽车喇叭、发动机电控系统等。各系统按功能划分，制作为“舒适系统实训台”、“灯光信号系统实训台”、“发动机电控系统”三个台架。“舒适系统实训台”包括20个模块，“灯光信号系统实训台”包括17个模块，“发动机电控系统实训台”包括27个模块，台架采用独立模块组合结构，辅助机件包括：组合挂板、组合机架、电源、彩色插接线等。

       每个模块含有一种电器单元，各系统均以电器单元为核心，由模块组成，每个模块均配有电路接线端子和电器单元电路图。学员在透彻理解电路原理的基础上，按电路图连接电气零部件到相应的电源位置和控制节点，使其正常运转。锻炼学生的分析问题和解决问题的能力，通过电路接线检测端子，可以检测各个端子的电阻、电压、波形。

       本台架可以完整展示车身电器系统的组成、结构和工作原理，全面揭示系统电路结构，可以进行电器单元电路连接练习，局部电路连接练习，系统电路的接线练习。可以进行车身电器常见故障的模拟、诊断和检测实操训练，提高学生分析和解决实际问题的能力，适合中高等汽车院校与培训机构对学员进行车身电器系统的教学需要。

提供教学课件及作业指导手册。



实训项目：

舒适系统和灯光信号系统总体认识；

照明系统的接线和检测；

信号系统的接线和检测；

音响系统的接线和检测；

玻璃清洁的接线和系统检测；

中控门锁的接线和检测；

玻璃升降器的接线和检测；

电动后视镜的接线和检测；

汽车喇叭的接线和检测；

舒适系统的接线练习、数据检测和故障诊断。

灯光信号系统的接线练习、数据检测和故障诊断。

发动机电控系统的接线练习、数据检测和故障诊断。
