功能要求：

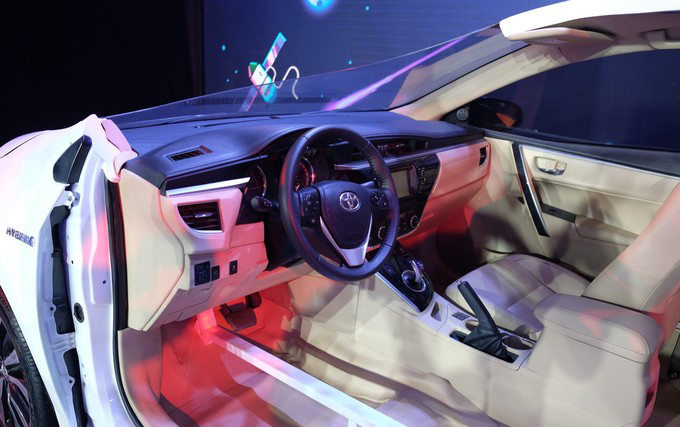

设备采用客户指定车型整车改造制作而成，在保持原车各系统相对完整的基础上，对车身覆盖件和车架的关键部位进行合理解剖，全面清晰展示轿车结构，形象表达发动机，变速器，悬架及车身覆盖件的结构与组成；同时对发动机电控系统进行接入及引出改造(也可以根据客户需求，对其它系统进行改造。)配套多媒体系统，使之具备整车操控功能，故障设置功能，数据传输功能，数据显示功能，数据检测功能，电路分析功能以及结构原理的教学功能。

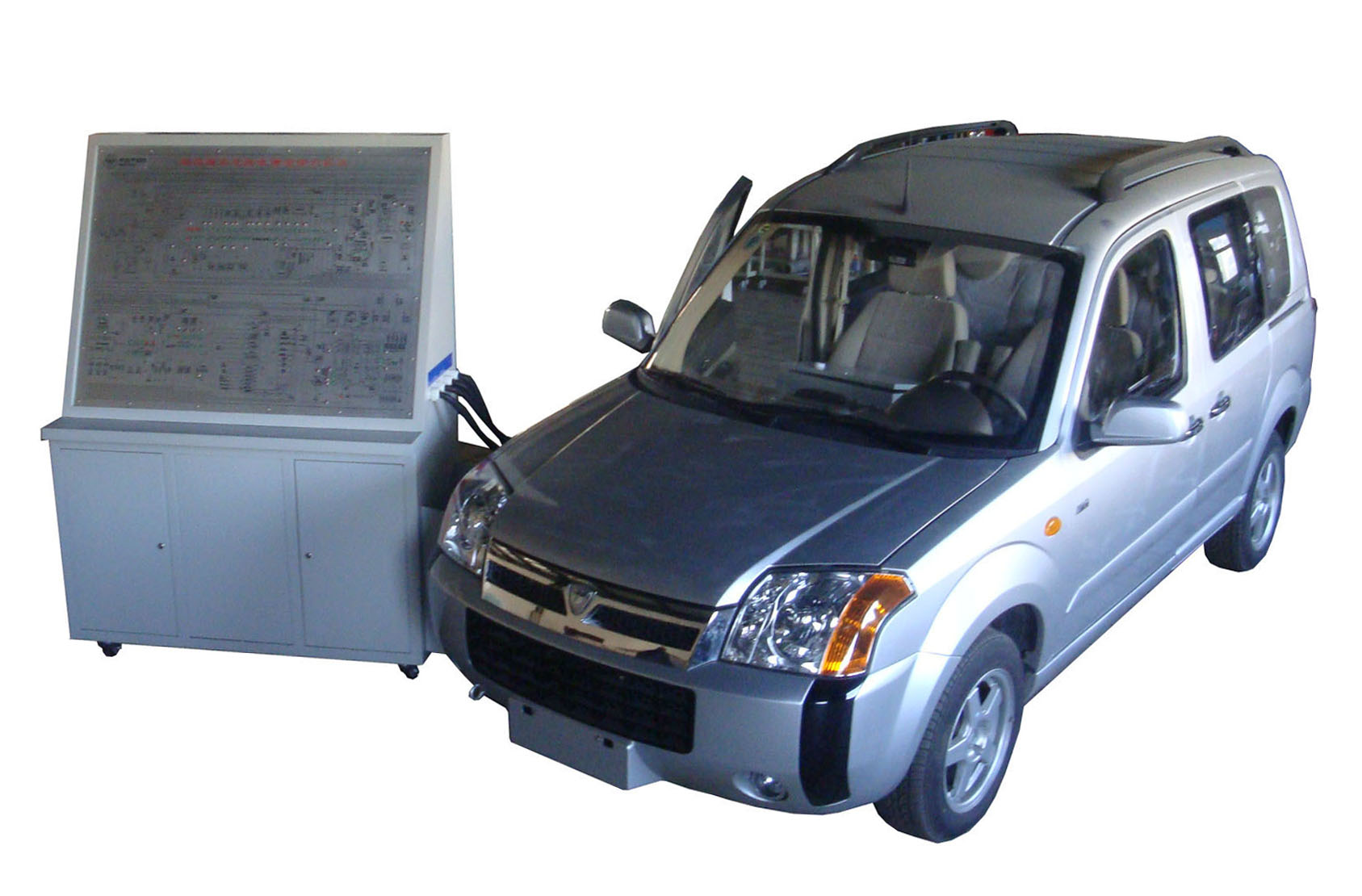

本教学系统由改造后的整车、测控盒（有内置和外置两种，如图1、图2所示）多媒体PC主机及其软件等组成，测控盒安装有外接检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的参数，如电阻、电压、电流、频率信号等。
本教学系统可实时检测并显示系统工作过程中蓄电池和传感器等关键参数。
本教学系统配置故障设置和考核系统，硬件和软件通讯上的采用电流跟，随抗干扰设计，可自由设定电路的线路断路或虚接故障；能够设置与控制模块管脚有关的常见故障，可根据设备使用要求调整故障设置点的数量和类型，利用数字键盘或遥控器可以方便的进行故障设置与清除；
实训台配备多媒体教学系统，通过PC多媒体主机控制设备的启动、运行与停止；可以进行电路分析、数据读取和波形显示；具有故障设置、实训考核，拆装演示和理论教学等功能。多媒体教学系统包含混合动力系统的基本知识、基本资料，这些教学内容与本实训台紧密结合。

实训项目：
整车各系统总体布局认知；
车架和车身覆盖件总体结构的认知；
动力系统的布置、认知、检测、诊断和维修；
汽车发动机整体构造认识与教学。
发动机起动、怠速、加速、减速等实验模拟。
发动机各传感器信号检测、数据读取等实验。
发动机数据流读取、防盗系统匹配等实验。
发动机故障读取、故障排除、波形采集等实验。
汽车发动机电控系统执行元件诊断实验。
发动机电控系统常见故障诊断实训实操。
发动机机械部分常见故障诊断实训实操。
传动系统的布置、认知、检测、诊断和维修；
制动系统的布置、认知、检测、诊断和维修；
行走系统的布置、认知、检测、诊断和维修；
悬架系统的布置、认知、检测、诊断和维修；
转向系统的布置、认知、检测、诊断和维修；
电器系统的布置、认知、检测、诊断和维修；
整车保养项目及要点。

多媒体教学软件功能特点；
1）软件由数据采集、双向数据传输通信模块、网络版教学软件组成，可与G平台联网配套使用；
2）实时数据采集系统和双向数据传输系统，将实训台上的数据实时传输到PC电脑的界面上，也将教师机的故障设置指令发送到实训台上；
3）软件界面上的系统电路图与实训台面板上的电路图一致，测量点上的数据与实训台对应位置测量点的参数保持同步保持相同；
4）可以在教师机电脑软件的电路图上直接设置实训台故障。
